Предназначена для обеспечения медицинскими газами и электропитанием опе-
рационных блоков. Устанавливается на потолке. Имеет в своем составе электромеханический привод для поднятия и опускания сервисного модуля.

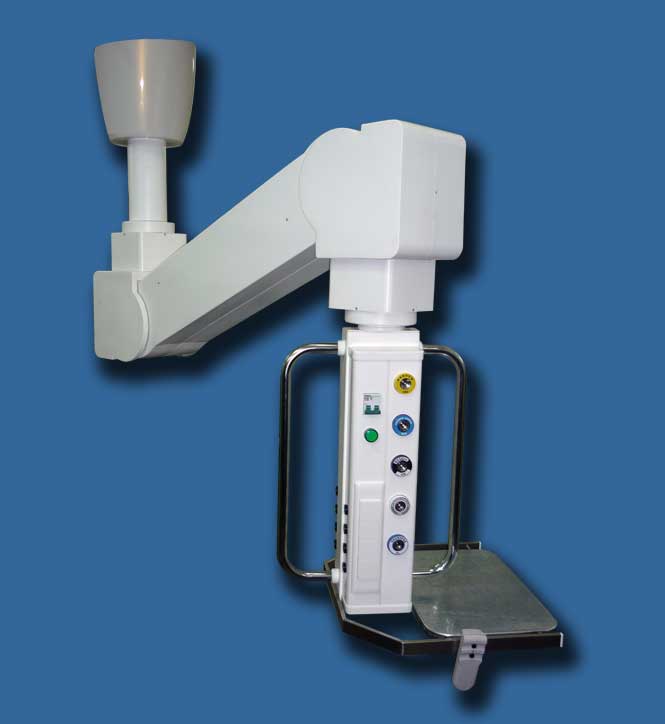

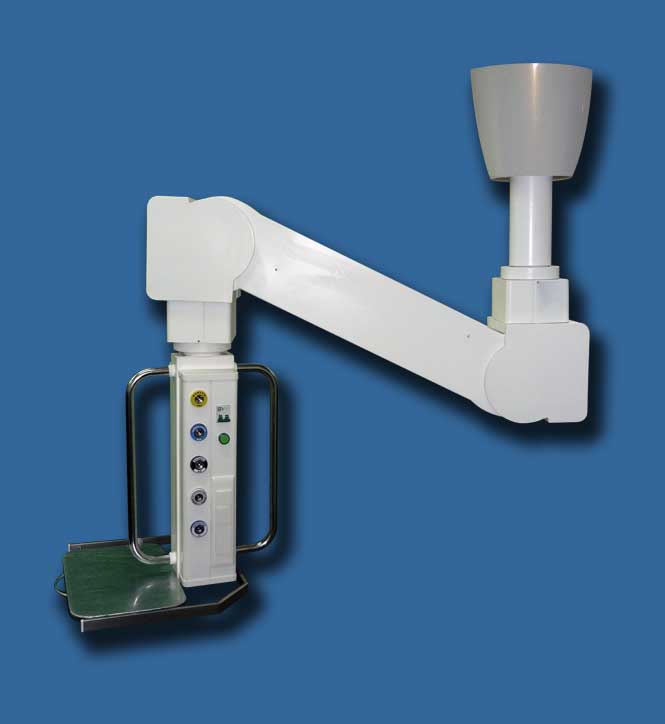

Конструктивно представляет собой сервисный модуль, закрепленный на плече (рычаге), который перемещается по вертикали на шарнире относительно стойки, закрепленной на потолке.
Сервисный модуль состоит из двух блоков, на каждом из которых установлены: газовые клапана стандарта DIN со штекерами для подключения внешней аппаратуры к газовым магистралям; электрические розетки; клеммы уравнивания потенциала; сетевой автоматический выключатель с индикатором наличия сети.
На сервисном модуле установлены прямоугольные шины (рельс) 10х30 мм для навески принадлежностей и круглые шины (труба) диам. 25 мм для закрепления инфузионной аппаратуры; навесная полка из нержавеющей стали. Номенклатура подводимых газов: сжатый воздух (AIR), кислород (О2), закись азота (N2O), углекислый газ (CО2), вакуум (VAC).
Консоль вращается относительно вертикальной стойки, закрепленной на потолке; сервисный модуль вращается вокруг своей вертикальной оси и может опускаться или подниматься по высоте. Управление подъемом или опусканием осуществляется с помощью кнопочного пульта управления.
|
